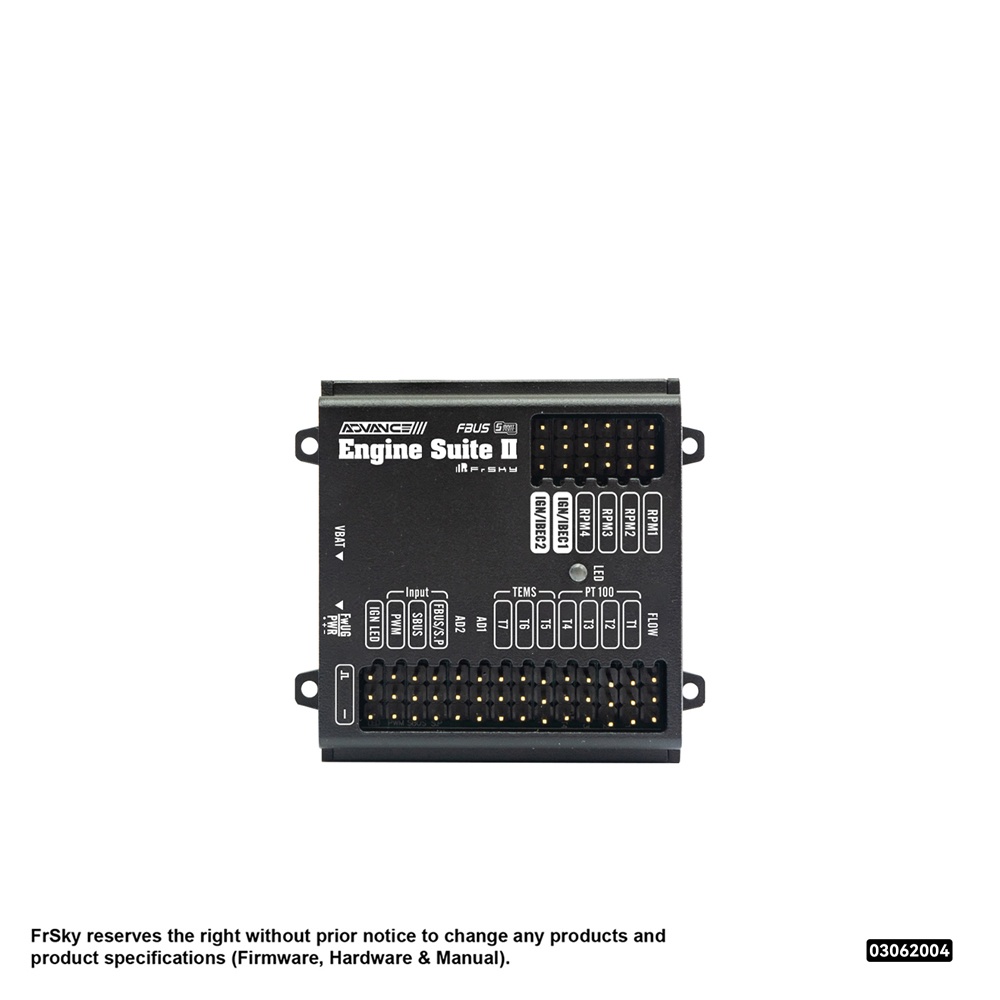

FrSky Advanced engine suite AES II

Advanced Engine Suite II (AES II) ist eine multifunktionale Managementbox, die für den Einsatz in Flugzeugen mit verschiedenen Motoren geeignet ist.

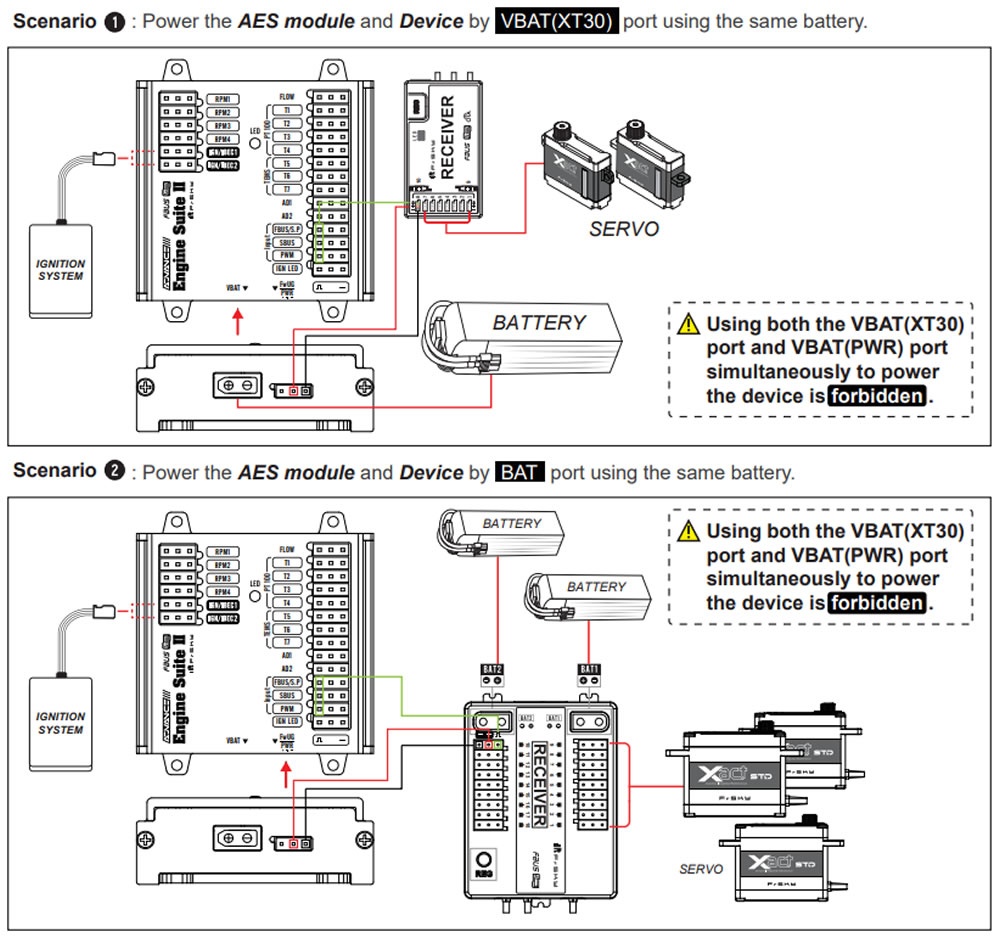

Über den VBAT (XT30)-Stromversorgungsanschluss kann der Anwender nur eine Batterie für die Stromversorgung aller angeschlossenen Geräte verwenden, so dass eine unabhängige Stromversorgung für das Kontrollmodul der Zündung nicht erforderlich ist. Das AES verwendet außerdem eine Sicherheitslösung, um potenzielle Risiken zu vermeiden, zu denen es durch Interferenzen zwischen den angeschlossenen Zünd- und Empfangsgeräten kommen kann.

Das AES-Modul ist mit einer Vielzahl von Sensorschnittstellen ausgestattet, unter anderem mit 2 Anschlüssen für die Drehzahlmessung, 1 Anschluss für den Durchflussmesser und 7 Anschlüssen für Temperatursensoren (4PT100 und 3TEMS). Darüber hinaus bietet AES auch 2 AD-Anschlüsse, so dass der Anwender sehr flexibel verschiedene Arten von AD-Geräten verwenden kann, die in seinem Flugzeug benötigt werden. Gleichzeitig können Anwender über die FBUS/S.Port-Funktion des angeschlossenen Empfängers die Telemetriedaten in Echtzeit auf der Fernsteuerung überwachen, um den Betriebsstatus des Modells zu erfahren.

Features:

• Design zur Einsparung des Zündakkus (Extra Akku wird NICHT benötigt.)
• Anti-Interferenz-Funktionalität zwischen Zündung und Empfängerteilen
• 2 Stromversorgungsanschlüsse für den Zündschalter
• 4 Anschlüsse für Drehzahlsensoren
• 7 Anschlüsse für Temperatursensoren (4 Anschlüsse für PT100-Typ / 3 Anschlüsse für TEMS-Typ), 2 Anschlüsse für AD-Geräte, 1 Anschluss für Durchflussmessersensoren (Sensoren müssen separat erworben werden)
• Signaleingangsanschlüsse für FBUS/S.Port (automatische Erkennung), SBUS und PWM
• 1 IGN-LED-Anschluss zur Anzeige des Zündungsstatus
• 1 Stromversorgungsanschluss für Empfänger / FwUG (Firmware-Upgrade-Anschluss)
• 1 Batterie-Eingangsanschluss mit XT30-Anschluss
• Echtzeit-Konfigurationsmöglichkeit (über S.Port von ETHOS-Funkgeräten oder FBUS-fähigen Empfängern)

Technische Daten:

• Abmessungen: 50×46.4x18mm (L×B×H)
• Gewicht: 53.5g
• Batteriespannung Eingangsbereich: 4.5-13V
• Akku-Eingangsstecker: XT30
• IGN (Zündanschluss) Spannungsausgangsbereich: 4.5-13V (Synchronisation mit den Eingangsspannungseinstellungen von VBAT.)
• Betriebsstrom:: 20mA@5V
• Signalspannungspegel: RPM1/RPM2 Port: 3V-12V (Erfordert den angesteuerten Strom>5mA), RPM3/RPM4 Port: 0 -3.3V (Erfordert den angesteuerten Strom>5mA), Anschluss Flow: 3.3V, AD1/AD2 Port: 0-3.3V
